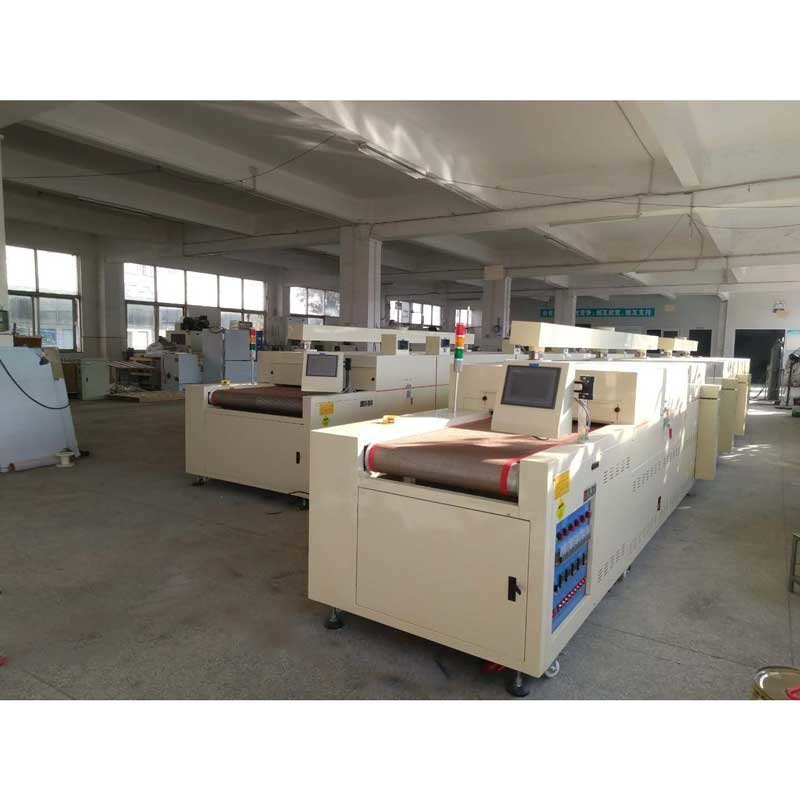

隧道式热风干燥机 SCO-10-6

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
SCO-10-6
数量
-
+
库存:
0
1
产品描述

一、名称:隧道式热风干燥机
二、型号:SCO-10-6
三、适用行业:血糖试纸生物酶中低温干燥
四、机械结构
4.1内尺寸:L10000mm×W1100mm×H200mm
4.2外尺寸:L11600mm×W1350mm×H1150mm
4.3材质:a、外箱采用SS41# 1.2mm冷轧钢板经防锈处理后防静电粉体烤漆,米黄色。
b、内箱采用SUS430# 1.0mm镜面不锈钢板经氩弧焊密封焊接制作。
c、进气口安装过滤器、排气采用三管集中联排方式、三管集中排气处安装过滤器。
d、洁净型方案设计、不产尘。适用于洁净生产车间使用
f、机架采用50*50*1.5mm方通制作,表面粉体烤漆,机架侧封板,整机大方美观。同时安装风量补给装置、平衡炉内温度及风速。
g、六段式加热温度控制、加热段长10000mm,入料段长800mm,出料段悬空式设计长800mm,总长11600mm。
h、采用120K玻纤保温棉,保温系数0.039,保温层80mm,气体层30mm,外表温度≤室温+5℃
i、每个加热段安装玻璃视窗一扇,内置照明灯,电动掀盖。
j.控制面板位于机台入料段,输送方向为面向控制面板由左向右。
五、输送系统
5.1输送速度0.3-2m/分钟。
5.2采用台湾涡轮减速马达,配1:300涡轮减速机,1/2HP台湾“易能”变频调速。
5.3 2×2特氟龙输送网,配套防偏装置,宽度1000mm。
六、热风循环系统
6.1 采用平面垂直喷流式设计方案、上下风压均衡、产品不漂移
6.2 第一段采用1HP送风马达,9寸多翼风轮;第二、三段采用2HP送风马达,12寸多翼式风轮。
6.3 加长风道设计,以缓解气流压力。
七、温度参数
7.1温度范围:常温--60℃可调,常温--60℃时约需要时间10分钟。
7.2常用温度:45℃、55℃。
7.3温度均匀度:常用45℃、55℃时温差±1℃。
7.4采用日本OMRON E5A型温度温控器,PID演算,SSR输出,控制精度±1℃。
7.5采用台湾“敏杨”温度传感器,感温精度±0.3℃。
7.6每个温度段安装六点式温度检测仪一台,实时显示炉内温度。
7.7 排气口排气量在6-30m³/h
八、电力配备
8.1 AC380V 3φ 50HZ 22KVA
8.2 配备380V 三相电源,电流60A(客户方配备)
8.3主机采用三相五线直径6mm²电缆作为电源线。
九、加热器
采用镍铬合金陶瓷加热器6组:第一组4KW,第二~六组各3KW。
十、安全保护系统
10.1 超温防止报警
10.2输送马达故障应急停机装置
10.3马达过载保护、相序错位保护、漏电保护控制回路过流保护
10.4三色信号指示灯(红色故障指示、黄色待机指示、绿色运行指示)
十一、配备
11.1配备六点式温度检测仪
11.2中文说明书、消耗性零件及材料若干
十二、保固
自交机安装调试完成后一年内免费保固时间。
十三、功能特色
13.1温度均匀、产品色泽均衡
13.2洁净型设计、适合无尘车间使用
13.3安全保护措施齐全
13.4多层隔热设计、外表温度低
13.5节能、恒温后输出功率是整机功率的1/3。
十四、安装场地
14.1地面平整,通风良好
14.2设备周围无强烈震动,无强磁场影响。
14.3 设备安装距墙面至少保留600MM距离。
14.4设备周围无易燃,易爆,腐蚀性物质及粉尘
十五、包装运输
拉伸包装膜+泡沫垫+木箱(木栅栏),发物流运输
十六、教育训练
16.1 交机时我公司负责安排技术人员上门安装并负责调试。
16.2负责对使用人员进行设备的操作使用,保养维护,基础检修等注意事项的教育培训工作。
16.3负责技术电话跟踪服务。

十七、主要料件清单

配件名称 品牌 产地
热继电器 正泰 浙江
相序保护器 CKC 台湾
加热器 心舟 东莞
电线电缆 成天泰 深圳
特氟龙网 力劲 台湾
温度传感器 敏扬 台湾
接触器 正泰 浙江
电源开关 正泰 浙江
按钮开关 二工 上海
温控器 OMRON 日本
超温防止器 心舟 东莞
六点式检测仪 美控 杭州
电源供应器 明伟 台湾
电动升降杆 康非亚 深圳
固态继电器 宣荣 台湾
热风电机 佳晟 台湾
漏电保护器 正泰 浙江
中间继电器 OMRON 日本
输送马达 嘉晟 台湾
变频器 易能 台湾
