热风循环式真空干燥箱 ZKCO-10F

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
ZKCO-10F
所属分类
真空干燥箱
数量
-
+
库存:
0
1
产品描述

一、设备介绍
1.1设备的应用及干燥原理
设备适用锂离子电池、电容器,超级电容器、半导体等产品制程的烘烤。该设备克服了传统真空干燥设备升温慢、温差大的缺点,利用热传导+热辐射配合热风介质快速升温的组合原理,对物品进行快速均匀的受热干燥。

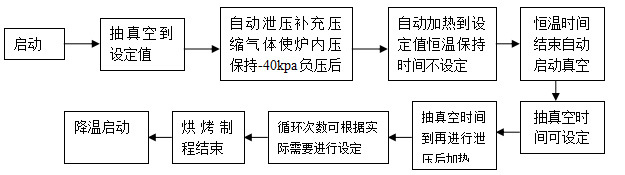

1.2自动循环控制

1.3 外形结构

1.3.1 示意图 供参考,实际机台结合客户使用条件,外观会有不同。

1.3.2 设备尺寸
 外型尺寸:W1950mm*D1450mm*H2360mm(参考尺寸)
  有效尺寸:  W1200mm*D1200mm*H1500mm
1.3.3  设备重量
净重:约1500kg

1.4加热及冷却

1.4.1加热 :内加热采用真空石英管配合热风循环方式加热,升温快、温均性好。
1.4.2冷却:采用气流交换模式快速降温。





1.4.3结构设计
箱体结构:
1.采用单门设计,控制箱位于机台右方,带封板式,泵箱一体式设计
2.内置离心式热风循环方式设计,2套循环风
3.内部采用SUS304#不锈钢板制作
4.外部采用SS41#钢板,经防锈处理后烤漆,烤漆颜色为皱纹灰色
5.采用高级保温棉,内胆直接加热,保温厚度80mm,机台外表温度低.
6.采用耐高温硅热胶迫紧,环保无污染.
7.采用强力型门锁扣,强力紧密易开易关,后钮坚固耐用.
8.可实现抽真空-充氮-加热-保温-保压烘干-再抽真空,自动往复循环控制,多次自动循环设置,有利于水分的排除及其起到防氧化的目的,可选用手动和自动模式
9. 单腔体、单开门结构。采用产品整体推入烘箱烘干,底部设有支撑樑,承重800KG。
10. 设备承重<800公斤/㎡

二、设备能适应的来料
2.1来料:
电容器,锂离子电池,电芯/极片/卷料

三、温控系统
3.1基本参数:
1.常温+10℃-150℃,常温~80℃要求1小时内(满载测试)
2.从开始加热到温度稳定时间1小时以内完成
3.表头控制精度±1℃
4.温度均匀度:100℃±3℃(当压力在-0.5Mpa时满载测试);
5.降温速度要求,从80度降到40度C以下≤30分钟
3.2真空系统
1.真空范围0~760mmHG,漏气量<200pa/H,真空度-99kpa以下。安装真空压力传感器,由传感器采集传输压力信息到触摸屏,进行监控压力变化情况,以防压力过大,有效的实现过压保护

2.抽真空速度:60分钟真空值可达到10Pa以下。
充气速度:真空值≤-99.7KPa时,打开进气阀后,2分钟腔体气压能达到常压。

3.采用30L旋片泵+150L罗茨泵真空机组,



3.3设备主要配件清单

序号 元器件名称 厂商 厂品牌
1 7 寸 LCD 彩显触摸屏  台湾 威纶
2 PLC  台湾 埃森
3 继电器 日本 OMRON
4 真空压力计  成都 振华
5 电源开关  浙江  正泰
6 智能温度模块  台湾 埃森
7 固态继电器 SSR 系列 台湾 宣荣
8 真空充气阀  上海 科本
9 高真空挡板阀 上海 科本
10 超温保护器  东莞 心舟
11 长轴马达 台湾 佳晟
12 真空加热管 台湾 台电
13 旋片真空泵  东莞 博大
  罗茨真空泵  上海 久信
14 密封体  上海  佳浩斯
15 多翼式离心风轮  东莞 岭南
16 真空电极  北京  中科
